沈陽化工股份有限公司搬遷改造項目-35kV動態無功功率補償濾波裝置-MCR

1、項目情況

沈陽化工股份有限公司搬遷改造項目35kV母線為2套燒堿整流裝置供電，等效24脈整流負荷；若2段母線并列運行，可等效48脈整流負荷。要求每段母線上接入一套35kV動態無功補償成套裝置，每套分4個濾波支路。

2、治理方案

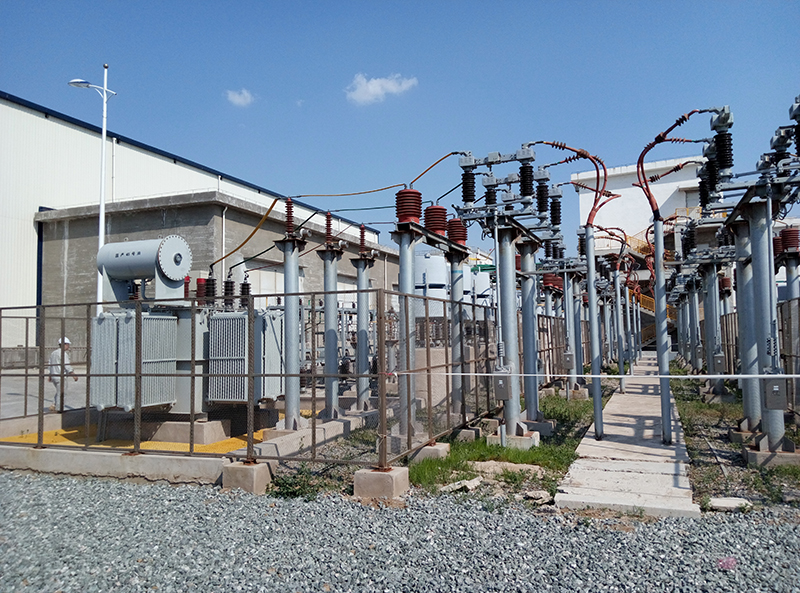

根據負荷特性及用戶要求，我司推薦使用HWMSVC-35-9600/5,7,11,13-4000，由 FC支路為系統提供容性無功功率，同時濾除系統諧波；MCR支路為系統提供連續平滑可調的感性無功功率，通過控制器實時在線監測系統無功波動，及時控制可控硅觸發角，平滑調節直流勵磁電流，實現系統無功功率的自動平衡。

3、運行情況

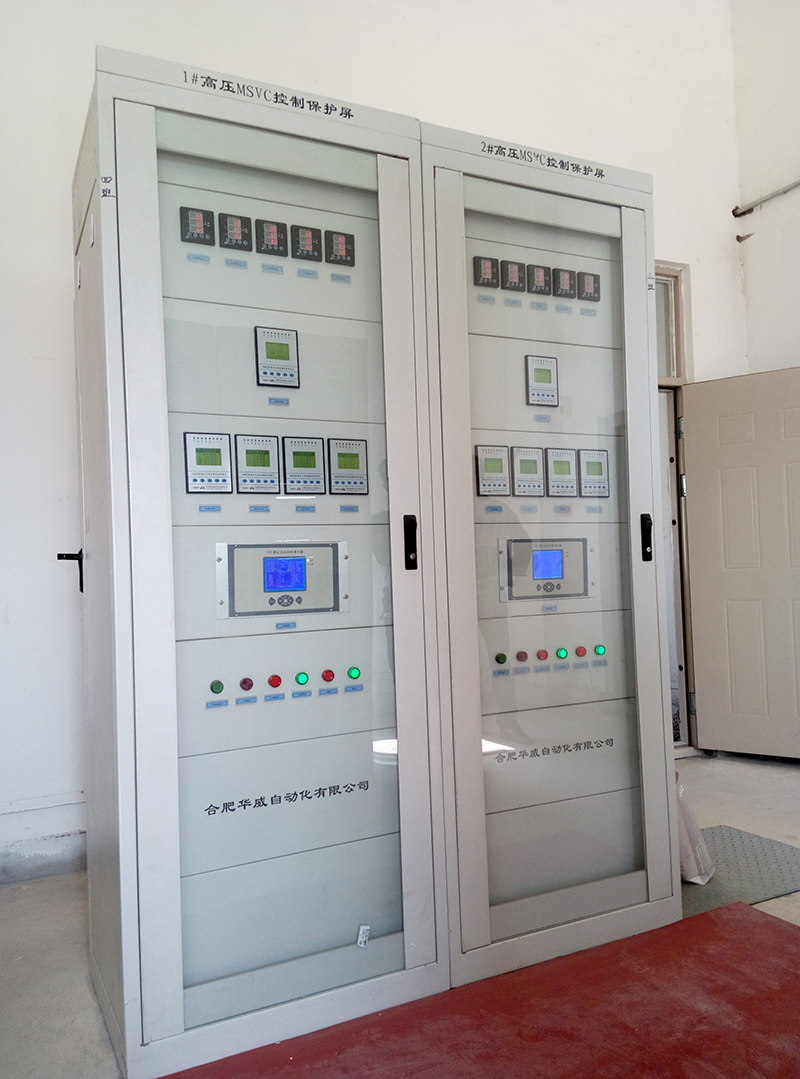

設備采用一臺控制器可同時對2段母線的進線各電信號和母聯狀態信號進行采樣運算，適用于系統在不同的工況狀態（分列、并列、一用一備）下，自動控制MCR的無功功率動態平衡；同時具有“自動/手動”2種控制模式。設備投運后系統功率因數大于0.93；系統諧波電流小于GB/T 14549的限值。
